耐火磚的耐火度和材質含量有關，如果高鋁、莫來石、剛玉、鋯質等，是1700～2000℃ 。耐火度指耐火材料在無荷重時抵抗高溫作用而不熔化的性能。耐火度不是物質的物理常數，而是一個技術指標，它的高低由物料的化學組成、分散度、液相在其中所占比例以及液相黏度等所決定。

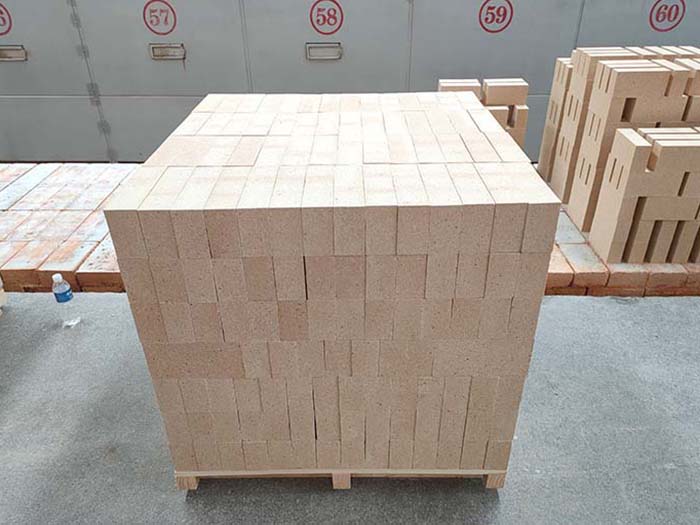

高鋁耐火磚
耐火度的測定方法是:將試驗物料做成規定尺寸的截頭三角錐，在一定的升溫速度下加熱時，由于本身的重量而逐漸彎倒，試錐彎倒至其頂端與底盤接觸時的溫度即試驗物料的耐火度。
耐火度是評定耐火材料的一項重要技術指標。但是，不能作為制品使用溫度的上限。對由單相多晶體構成的耐火材料，其耐火度一般低于晶體的熔點。但是，有些耐火材料，如當形成的液相粘度很高時，其耐火度也可高于熔點。
耐火材料的耐火度通常都用標準測溫錐的錐號表示。各國標準測溫錐規格不同，錐號所代表的溫度也不一致。世界上常見的測溫錐有德國的塞格爾錐（SK）、國際標準化組織的標準測溫錐（）、中國的標準測溫錐（WZ）和海外的標準測溫錐（[]K）等。其中、WZ、[]K是一致的，采用錐號乘以10即為所代表的溫度。
決定耐火度的基本因素是材料的化學礦物組成及其分布情況。各種雜質成分，特別是具有強熔劑作用的雜質成分，會嚴重降低產品的耐火度。因此，提高耐火材料耐火度的主要途徑是采取適當措施來保證和提高原料的純度。
如若您對耐火磚或其他耐材制品有需求，請與我們聯系，我們將竭誠為您服務。
